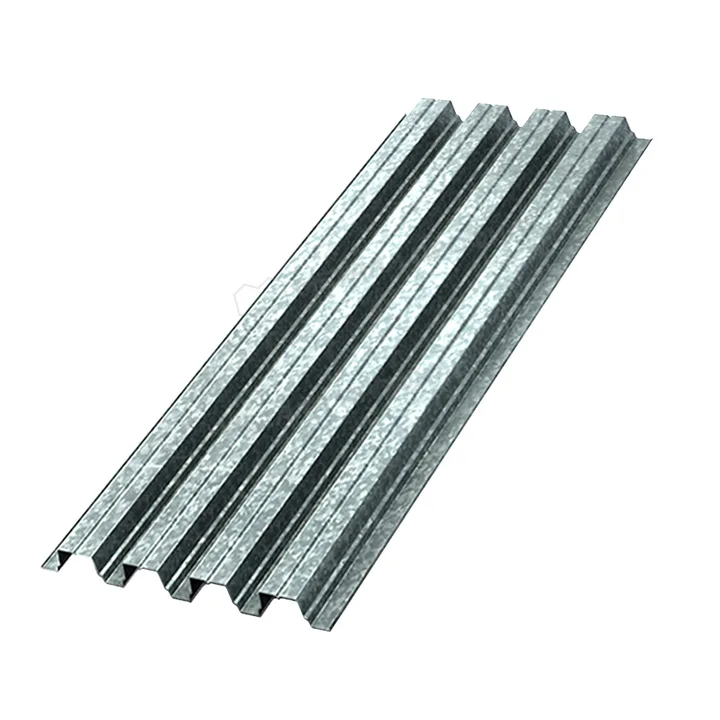

Несущий профнастил Н60 и Н75: перекрытия и несъёмная опалубка

Несущий профнастил Н60 и Н75 — это листы с высокой трапециевидной волной и дополнительными рёбрами жёсткости. Буква «Н» в маркировке означает «несущий»: такой лист выдерживает нагрузку от бетона, людей и оборудования, поэтому его применяют для междуэтажных перекрытий, несъёмной опалубки и кровель с большим шагом прогонов.

Характеристики Н60 и Н75

Лист изготавливают из оцинкованной стали, для кровель — также с полимерным покрытием. Для опалубки чаще используют просто оцинковку: лист остаётся внутри конструкции, и декоративное покрытие ему не нужно.

Где применяют

• Перекрытия по металлическим балкам — в складах, торговых павильонах, пристройках, частных домах с металлическим каркасом.
• Несъёмная опалубка — лист служит формой для бетона и одновременно работает как нижняя арматура плиты.
• Кровли с большим шагом прогонов — Н60 и Н75 перекрывают расстояния 3–4 м, что сокращает количество металлоконструкций.
• Основание плоской кровли — по листу укладывают пароизоляцию, утеплитель и мембрану.

Чем Н60 отличается от Н75

Н75 жёстче за счёт более высокой волны, поэтому при той же толщине допускает больший пролёт или большую нагрузку. Н60 шире, и на ту же площадь его уходит меньше листов. Выбор делают по расчёту на конкретную нагрузку: собственный вес бетона, полезную нагрузку и шаг балок. Для жилых перекрытий с пролётами около 3 м часто хватает Н60 толщиной 0,8 мм, для больших пролётов и тяжёлых нагрузок выбирают Н75 толщиной 0,8–1,0 мм. Точное сечение определяет проектировщик по таблицам допустимых нагрузок производителя.

Перекрытие по профнастилу: порядок работ

1. Подготовка балок. Проверьте горизонтальность и шаг балок. Опорная площадка листа на крайней балке — не менее 50–80 мм.
2. Раскладка листов. Листы укладывают волной поперёк балок так, чтобы каждый лист опирался минимум на три опоры: неразрезная схема заметно увеличивает несущую способность.
3. Крепление. К металлическим балкам лист крепят самонарезающими винтами или дюбелями в каждую нижнюю волну на крайних опорах и через волну на промежуточных. Боковой нахлёст — в одну волну, с креплением заклёпками или саморезами с шагом 300–500 мм.
4. Временные опоры. При пролёте больше 3 м под лист ставят временные стойки на время бетонирования и набора прочности.
5. Армирование. Над листом укладывают арматурную сетку на фиксаторах, над опорами — дополнительную верхнюю арматуру. В гофры при необходимости закладывают отдельные стержни.
6. Бетонирование. Обычно используют бетон класса В20–В25. Толщина бетона над верхом гофра — не менее 50–60 мм, общая толщина плиты — 120–180 мм в зависимости от пролёта.
7. Уход за бетоном. Поверхность увлажняют и укрывают. Временные опоры снимают после набора бетоном прочности, как правило не раньше чем через 7–14 дней при положительной температуре.

Расход бетона

Часть объёма плиты занимают гофры, поэтому бетона уходит меньше, чем на сплошную плиту той же высоты. Упрощённо: объём бетона на 1 м² равен толщине слоя над гофром плюс примерно половина высоты волны. Для Н75 при слое 70 мм над гофром это около 0,07 + 0,037 ≈ 0,11 м³ на квадратный метр. Для Н60 при таком же слое — около 0,1 м³.

Преимущества несущего профнастила

• Не нужна деревянная опалубка и её демонтаж.
• Меньше вес перекрытия по сравнению со сплошной железобетонной плитой той же несущей способности.
• Работы можно вести с нескольких этажей одновременно — лист сразу служит рабочим настилом.
• Снизу получается ровная металлическая поверхность, которую можно оставить или закрыть подвесным потолком.

Частые ошибки

• Лист уложен волной вдоль балок — он не работает на изгиб и прогибается под бетоном.
• Выбор толщины «на глаз» без таблиц нагрузок — при бетонировании лист получает остаточный прогиб.
• Не поставлены временные опоры при больших пролётах.
• Слишком тонкий слой бетона над гофром — появляются трещины по линиям волн.
• Хождение по листу до его закрепления — края сминаются, нахлёсты расходятся.

Отправьте нам схему перекрытия с шагом балок и размерами — подберём марку и толщину листа, нарежем по длине и доставим по Москве и Московской области.
